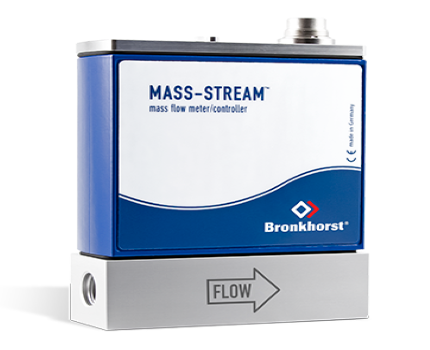

MASSTREAM D-6300 Series

아날로그 또는 디지털을 지원하는 인더스트리얼 타입(IP65) 다이렉트 플로우
질량 유량계 / 컨트롤러 입니다.

낮은 차압으로 사용할 수 있는 특징을 가지고 있으며,
옵션으로 자체 디스플레이장치를 선택 할 수 있습니다.

0.01~0.2 ln/min 에서 200~10000 ln/min (Air)까지의 유량범위를 커버합니다.

일반적으로 사용되는 디지탈(RS-232) 또는 아날로그 입/출력신호를 받을 수 있으며,
PROFIBUS DP, PROFINET, CANopen®, DeviceNet, FLOW-BUS and Modbus등의 필드버스 통신은 옵션으로 사용 가능합니다.



(GAS) MASSTREAM D-6300 Series

Accuracy

(at calibration conditions)

± 1,0 % RD plus ± 0,5 % FS

Repeatability

< ± 0,2 % FS

Pressure sensitivity

± 0,3 % RD / bar typical (Air)

Temperature sensitivity

± 0,2 % RD / °C (Air)

Attitude sensitivity

at 90° deviation from horizontal

max. error 0,2 % at 1 bar typical N2

Control stability

< 0,2 % FS typical

External leak integrity

< 2 x 10-8 mbar l/s He

Response time sensor (63 %)

D-631x / D-632x: approx. 0,3 seconds

other models: approx. 0,9 seconds

Settling time (controller)

up to approx. 2 seconds

(depending on selected valve)

RFI

(radio frequency interference)

according to EU declaration



(GAS) MASSTREAM D-6300 Series

l 거의 모든 종류의 가스에 적합

l 컴팩트하고 견고한 IP65 설계
l 매우 낮은 압력 저하
l 습기 및 먼지에 강한 내구력

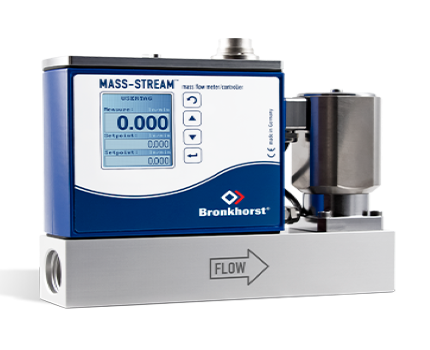

l 통합 디스플레이 선택
l 알루미늄 또는 스테인리스 소재의 바디
- 다기능 실 유량, 적산계, 알람 등...
- 장비의 조작 버튼으로는 셋팅, 옵션 유량선택 (max. 8 curves can be stored), 노드 넘버 설정, PID-셋팅 변경을 할 수 있습니다.

Mass Flow Meter (MFM);

based on Air

Range

Model D-6310

min. 0.01 ... 0.2 ln/min
max. 0.02 ... 2.0 ln/min

Model D-6320

min. 0.02 ... 1.0 ln/min
max. 0.05 ... 5.0 ln/min

Model D-6340

min. 0.1 ... 5.0 ln/min
max. 0.5 ... 50.0 ln/min

Model D-6360

min. 0.4 ... 20.0 ln/min
max. 2.0 ... 200 ln/min

Model D-6360A

min. 1.0 ... 50.0 ln/min
max. 10.0 ... 500 ln/min

Model D-6370

min. 2.0 ... 100 ln/min
max. 10.0 ... 1000 ln/min

Model D-6370A

min. 4.0 ... 200 ln/min
max. 20.0 ... 2000 ln/min

Model D-6380

min. 10.0 ... 500 ln/min
max. 50.0 ... 5000 ln/min

Model D-6390

min. 40.0 ... 2000 ln/min
max. 200 ... 10000 ln/min

Model D-6310

min. 0.01 ... 0.2 ln/min
max. 0.02 ... 2.0 ln/min

Model D-6320

min. 0.02 ... 1.0 ln/min
max. 0.05 ... 5.0 ln/min



Mass Flow Meter (MFM);

based on Air

Range

Model D-6311 (PN 20)

min. 0.01 ... 0.2 ln/min
max. 0.04 ... 2.0 ln/min

Model D-6321 (PN 20)

min. 0.02 ... 1.0 ln/min
max. 0.35 ... 7.0 ln/min

Model D-6341 (PN 20)

min. 0.35 ... 7.0 ln/min
max. 1.0 ... 50.0 ln/min

Model D-6361/FAS (PN 7);
Model D-6363/004BI (PN 10);
Model D-6363/002AI (PN 20);
Model D-6363/003AI (PN 20)

min. 0.4 ... 20.0 ln/min
max. 4.0 ... 200 ln/min

Model D-6361A/002BI (PN 20)

min. 1.0 ... 50.0 ln/min
max. 10.0 ... 500 ln/min

Model D-6371/004BI (PN 10);
Model D-6373/BJ-1-2 (PN 16);
Model D-6373/BJ-1 (PN 16);
Model D-6373/002AI (PN 20);
Model D-6373/003AI (PN 20)

min. 2.0 ... 100 ln/min
max. 20.0 ... 1000 ln/min

Model D-6371A/003AI (PN 20)

min. 4.0 ... 200 ln/min
max. 40.0 ... 2000 ln/min

Model D-6383/BJ-1-2 (PN 16);
Model D-6383/BJ-1 (PN 16);
Model D-6381/003AI (PN 20);
Model D-6381/003BI (PN 20)

min. 10.0 ... 500 ln/min
max. 100 ... 5000 ln/min

Model D-6311 (PN 20)

min. 0.01 ... 0.2 ln/min
max. 0.04 ... 2.0 ln/min

Model D-6321 (PN 20)

min. 0.02 ... 1.0 ln/min
max. 0.35 ... 7.0 ln/min

Model D-6341 (PN 20)

min. 0.35 ... 7.0 ln/min
max. 1.0 ... 50.0 ln/min
