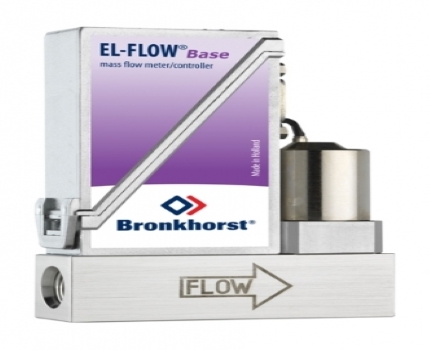

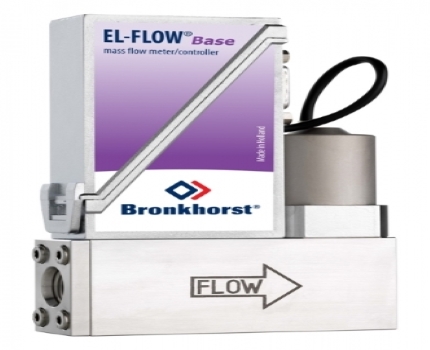

EL-FLOW Base Series
EL-FLOW® Base 시리즈는 정확한 측정, 빠른 응답 및 안정적인 제어를 제공합니다.
EL-FLOW Base는 (OEM) 시스템에 설치하기 위한 합리적인 솔루션입니다.
기기는 0,2…10 mln/min에서 시작하여 최대 4…200 ln/min 공기 환산 범위에서
열 질량 유량 측정 원리에 따라 작동합니다.
또한 아날로그 I/O 신호와 디지털 RS232 통신 및/또는 Modbus-RTU를 표준 기능으로 제공합니다.
EL-FLOW Base는 Bronkhorst의 가장 인기 있는 현장에서 입증된 모델입니다.
|
(GAS) EL-FLOW Base Series | |
|
Accuracy flow sensor (based on actual calibration) |
±1% FS |
|
Repeatability |
< 0,2% Rd |
|
Turndown |
1 : 50 (2~100%) |
|
Operating pressure |
0~10 bar(g) |
|
Settling time (in control) |
approx. 1 second |
|
Control stability |
< ±0,1% FS (typical for 1 ln/min N2) |
|
Operating temperature |
F-201CB/AB 0~50°C F-202BB 10~50°C |
|
Temperature sensitivity |
zero < 0,1% FS/°C span < 0,1% Rd/°C |
|
Control valve |
normally closed solenoid valve, F-201CB/F-201AB: Kv-max = 6,6 x 10-2 F-202BB: Kv-max = 3,5 x 10-1 |
|
Leak integrity, outboard |
tested < 2 x 10-9 mbar l/s He |
|
Warm-up time |
30 min. for optimum accuracy |
|
어플리케이션 |
|
• 식품,
제약 및 (석유) 화학 산업 및 발효 설비의 공정 가스 측정 및 제어 • 버너
제어(용접)
• 표면처리(CVD,
코팅, 경화)
• 태양전지
제조
• 분석
기기
|
(GAS) EL-FLOW Base Series
l 사용자가 디지털 방식으로 구성할 수 있는 제어 특성
|
Mass Flow Controller (MFC) PN10 (Pressure rating 10 bar) |
Range |
|
Series F-201CB (Kv-max 6.6E-2) |
min. 0,16 ~ 8 mln/min |
|
Series F-201AB (Kv-max 6.6E-2) |
min. 0,4 ~ 20 ln/min |
|
Series F-202BB (Kv-max 3.5E-1) |
min. 0,8 ~ 40 ln/min |
