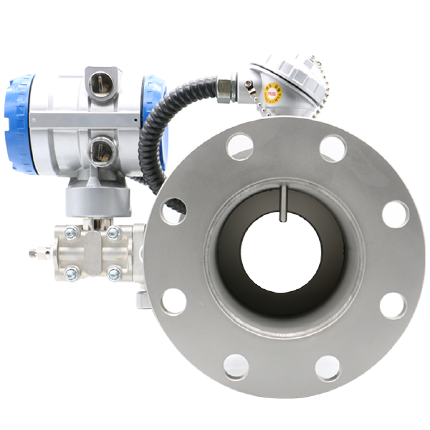

KSF-D100 |
|
TYPE |
Orifice Flowmeter |
MEASURING MEDIUM |
Gas and Liquid |
POWER |
AC 110/220 V (50~60 Hz) |
ACCURACY |
±2% of Full Scale (Option. ±1.0% of Full Scale) |
MEASURING RANGE |
Water : (0.1 ~ 2,500) m3/h Air : (0.8 ~ 24,000) Nm3/h |
DISPLAY |
4 Lines LCD Flowrate, Totalizer, Velocity, Time, Volume Flow in Standard Condition |
OPERATING TEMPERATURE |
Max. 120 ℃ (Option 350 ℃) |
OPERATING PRESSSURE |
Max. 20 kgf/cm2.G (Option. 50 bar) |
OUTPUT |
DC 4-20 mA, Pulse, RS485 (Modbus RTU), Contact(High, Low) |
CONNECTION SIZE |
10A ~ 500A |
PROCESS CONNECTION |
Flange KS(JIS), ASME, DIN, ANSI Taper Pipe Tread type (PT) |
어플리케이션 |
• 화학과 기타 공정 산업
- 첨가제(예 : 촉매, 계면활성제, 폼 억제제, 유화제) - 산, 염기, 인산염과 기타 염화물, 황산 물질 - 응축수와 냉각수
• 정유 및 가스 산업
- 부식, 스케일링과 하이드레이트 억제제용 분사 설비 - 질소, 연도 가스 등
• 기계 및 장비(OEM 산업)
- 냉각제, 냉각수, 윤활유, 공기 공급
• 수자원 산업
- 에어레이션 유역에 산소 살포 - 철 함량을 줄이기 위한 공기 분사
• 기존 발전소와 원자력 산업
|
KSF-D100 ( 차압식 유량계 )
l 온도, 압력 자동 보정
l 대부분의 유체에 적용이 가능
l 고온, 고압의 유체 및 배관 조건에서 사용 가능
l 순간 유량 및 적산 유량을 모니터에서 쉽게 확인 가능
l 유동적인 온도나 압력 조건에도 높은 정밀도 유지
l 외부 출력 신호로 다양한 장비와 접목

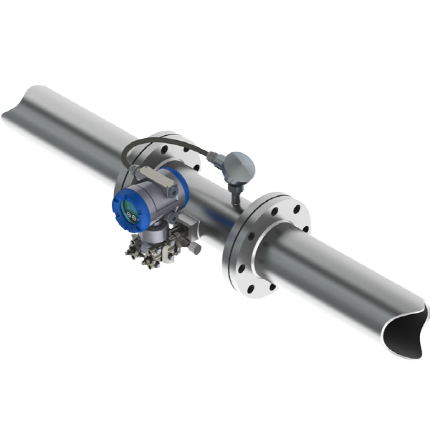

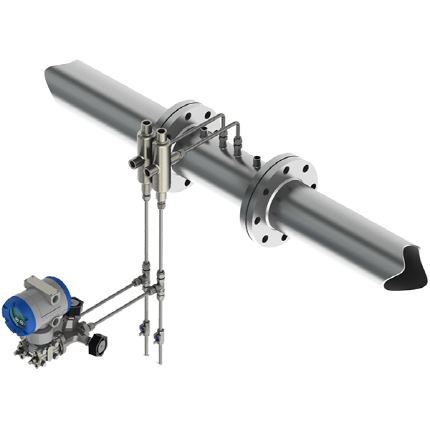

l 수평 및 수직으로 자유롭게 설치 가능
l 소구경부터 대구경까지 제작 가능
l 폭발 위험성이 존재하는 현장에서 적용 가능 (Ex d IIC T5 / IP67)
